地埋电缆管线探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离17.外形尺寸：长370mm×宽270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。

地埋电缆管线探测仪本设备适用于不同的和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。若需更改，则如左下图所示，在接收机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。输出功率调节按输出功率减小键 或输出功率增大键 调节输出水平（信号大小），共分10档，屏幕右下角显示输出电压和电流。应根据需要调节输出水平：?较大的电流有助于稳定探测及准确测深。?在较高频率（8kHz及以上）以及很浅的深度（1m之内），较高输出电流可能会造成接收饱和失真，造成接收机响应非线性及测深误差增大，此时应适当降低输出水平。?降低输出功率有助于延长电池供电时间，但不应过多考虑。

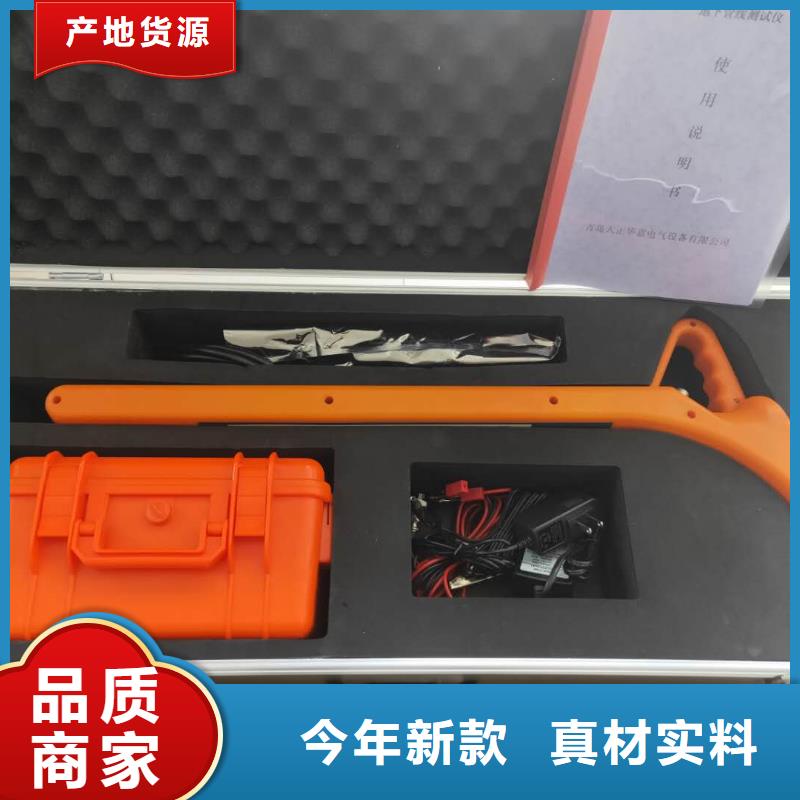

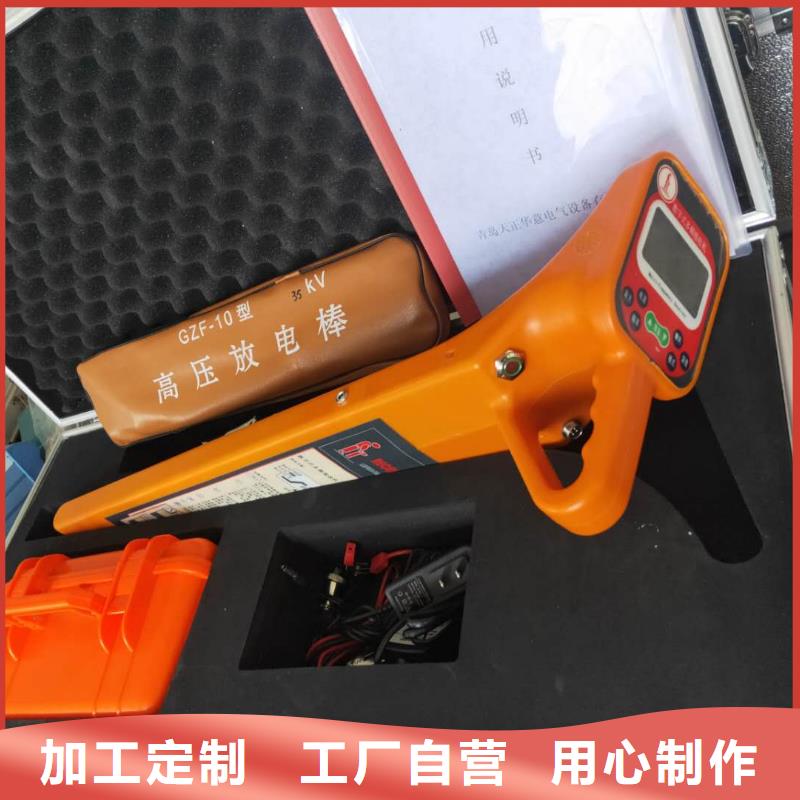

地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。
